Охладительная пластинчатая автоматизированная установка
   Техническая характеристика

Производительность л/ ч от 1 000 до 10 000
Начальная температура молока, не более oC +20
Температура охлаждения молока oC +2...+6
Габаритные размеры установки, не более
  • длина
  • ширина
  • высота

мм
мм
мм

1 950
700
1 250
Масса установки кг не более 650

E8-ТМП

Установка Е8-ТМП

  • установка предназначена для охлаждения молока, соков, минеральной воды и др. пищевых продуктов в непрерывном, тонкослойном и закрытом потоках.

  • установка используется на молочных заводах и других предприятиях пищевой промышленности.

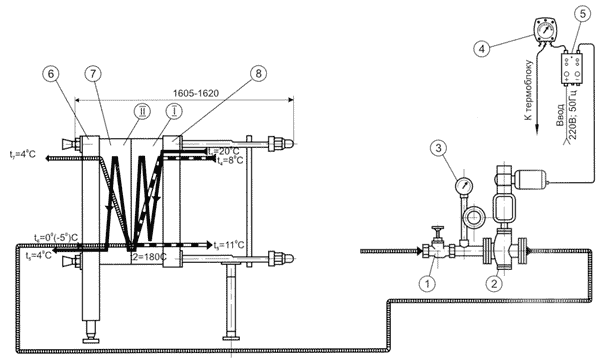

   Схема установки
Схема установки Е8-ТМП
   Конструкция и принцип работы
  • Установка состоит из пластинчатого аппарата, в который входит станина (6), нажимная плита (8), набор пластин (7), двух горизонтальных штанг, зажимных устройств, поддерживающей и распорной стоек, узла регулировки и контроля.
  • Пластины аппарата изготовляются из тонколистовой нержавеющей стали.
  • Каждая пластина, за исключением крайних, снабжена уплотнительной прокладкой. Пластины аппарата в рабочем состоянии должны быть сжаты между станиной и нажимной плитой. Требуемая степень сжатия пластин при новых уплотнительных прокладках определяется совпадением нулевой отметки на шкале с риской, нанесенной на распорной стойке, соединяющей штанги.
  • Установка работает по принципу косвенного теплообмена между двумя средами (охлаждаемый продукт и хладоноситель) отделенными друг от друга теплопередающими пластинами.
  • Молоко, проходящее через пластинчатый аппарат, предварительно охлаждается водой в первой секции и окончательно низкотемпературным хладоносителем (рассол или ледяная вода) во второй секции
  • Узор регулятора хладоносителя состоит из регулирующего клапана (2) с исполнительным механизмом и запорного муфтового вентиля (1), соединенного между собой трубопроводом, на котором установлен показывающий манометр (3) с трехходовым краном.
  • Блок управления (5) регулирует температуру охлаждаемого продукта (по сигнализации манометрического термометра (4) в ручном и автоматеческом режимах.
